山高公司的整体式工具系统的Steadyline面铣刀柄，以内置减振系统为特色，适用于高生产率要求的长悬伸铣削， Accu-Fit™面铣刀柄带有静压膨胀心轴，可以最小化切削刀具的跳动量。
（本篇选自《数控刀具选用指南》第八章第二节（三）整体式数控工具系统（TSG）的典型产品）
（二）山高整体式工具系统
-Monobloc刀柄
（1）5545型-面铣刀柄，Accu-Fit™（见图1），表1为5545型-面铣刀柄规格，其特点如下：
1）具有可膨胀的液压心轴。
2）跳动量最大值5μm。
3）心轴带有冷却通路。
a ）刀柄外观图 b）刀柄结构图
图1 5545型-面铣刀柄
表1 5545型-面铣刀柄规格
（2）5555/5556型-Steadyline™，减振面铣刀柄（见图2），表2为5555/5556型-Steadyline™减振面铣刀柄规格，其特点如下：
1）具有动态减振功能。
2）最大直接跳动量5μm。
3）心轴带有冷却通路。
a ）刀柄外观图
b）刀柄结构图
图2 5555/5556型-Steadyline™减振面铣刀柄

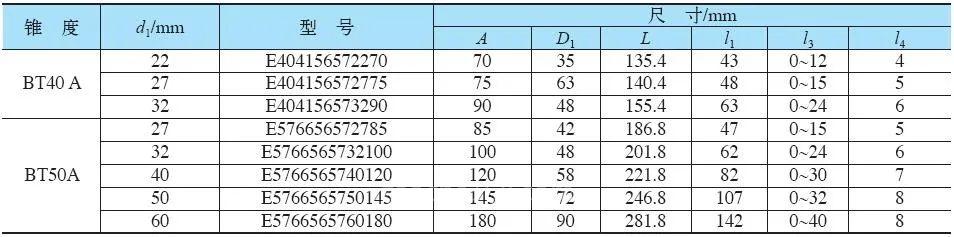

表2 5555/5556型-Steadyline™减振面铣刀柄规格
（3）584型-侧固刀柄，Weldon-DIN 1835B型/DIN 6535 HB型（见图3），表3为584型-侧固刀柄规格，其特点如下：
1）跳动量最大值3μm。
2）Weldon d16、20、25、32和40，带有磨削端面（Seco Weldon兼容）。

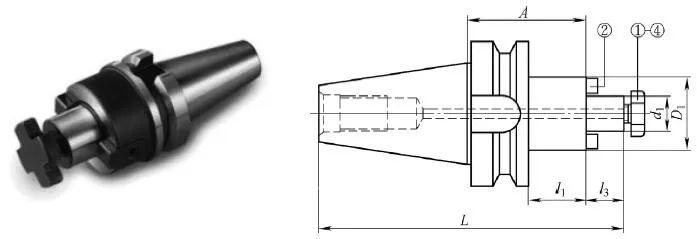

a ）刀柄外观图 b）刀柄结构图
图3 584型-侧固刀柄

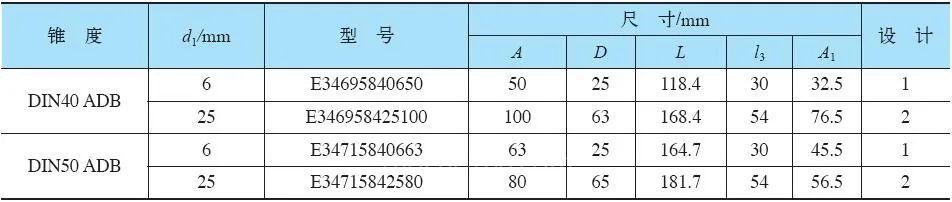

表3 584型-侧固刀柄规格
2. EPB-Monobloc刀柄BT JIS B 6339-ADB
（1）5657型-三面刃铣刀柄（见图4），表4为5657型-三面刃铣刀柄的规格，其特点如下：
1）带可调滑动杆的刀柄。
2）适用于如山高A型三面刃铣刀。
a）刀柄外观图
b）刀柄结构图
图4 5657型-三面刃铣刀柄
表4 5657型-三面刃铣刀柄的规格
（2）5525/5524型-减振面铣刀柄（见图5），带内冷通路，表5为5525/5524型-减振面铣刀柄规格，其特点如下：
1）跳动量最大值5μm。
2）心轴带有冷却通路。
a）刀柄外观图
b）刀柄结构图
图5 5525/5524型-减振面铣刀柄
表8-10 5525/5524型-减振面铣刀柄规格
（3）552型-面铣刀柄（见图6），小端面-ISO 3937，表6为552型-面铣刀柄规格，其特点如下：
1）最大直接跳动量5μm。
2）小前端面直径D1，符合ISO 3937，适用于山高B型三面刃铣刀。
a）刀柄外观图 b）刀柄结构图
图6 552型-面铣刀柄
表6 552型-面铣刀柄规格
