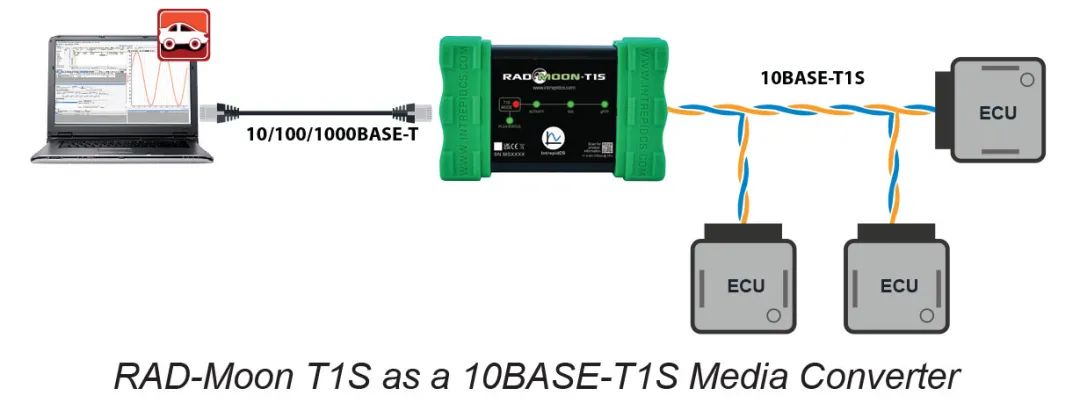

RAD-Moon T1S是一款车载系统中用于开发和测试10BASE-T1S通信的媒介转换器。它将10BASE-T1S多点拓扑网络中的一对双绞线桥接到电脑的标准10/100/1000BASE-T以太网端口，以便使用Wireshark或Vehicle Spy 3等软件工具观察网络活动。它还可以将10BASE-T1S网络桥接到不具备原生10BASE-T1S端口的测试或仿真设备。

10BASE-T1S网络接口

使用Vehicle Spy 3软件或英特佩斯的开源API连接RAD-Moon T1S将其用作10BASE-T1S网络接口。在此模式下，电脑可以从以太网两个端口接收带有时间戳的流量，并通过任意端口发送以太网帧。

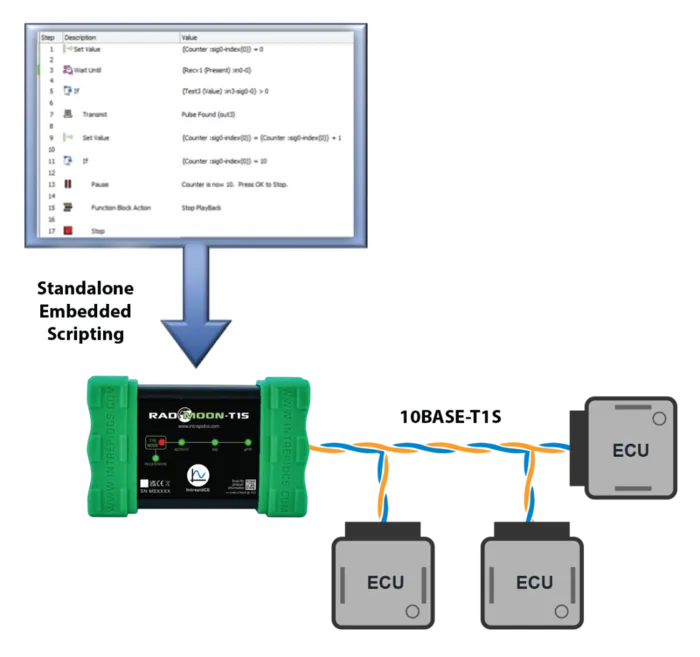

嵌入式脚本离线运行

除了作为电脑接口，RAD-Moon T1S还可以在离线模式下运行实时脚本，用于ECU仿真。

Part.01

应用

• 10BASE-T1S和10/100/1000BASE-T媒介转换器

• 10BASE-T1S网络接口

• 网络监控和诊断

• ECU仿真

Part.02

特性

• 网络接口

• 1路10BASE-T1S(AD330X)

• 1路10/100/1000BASE-T

• 使用10BASE-T1S进行gPTP时钟同步

• OPEN Alliance TC14/TC10休眠和唤醒

• T1S LED状态灯

• RX/TX活动状态

• SQI指示灯
• PLCA状态灯
• gPTP状态灯

• 电脑连接

•通过USB 3进行数据连接

•兼容Vehicle Spy 3和Wireshark软件

• 开源的英特佩斯API

• 供Windows或Linux应用程序直接调用

• 10BASE-T1S MACPHY寄存器访问

• TC14/TC10休眠和唤醒

Part.03

设备规格

• 电压范围：5.5V ~ 40V

• 工作温度：-40°C ~ 85°C
• 低电源功耗
• LED灯显示PLCA、SQI、网络连接和gPTP状态

• 支持离线模式，包括运行脚本、接收报文、发送报文、表达式解析和网关仿真

• 报文时间戳精度为10ns
• 支持现场升级固件
• 尺寸：13.6 x 8.8 x 3.7厘米(5.35” x 3.46” x

1.46” )
• 带减震套的铝合金外壳，经久耐用

• 重量：450克(小于1磅)
• 1年有限保修

英特佩斯

英特佩斯控制系统有限公司（Intrepid Control Systems,Inc）是AUTOSAR同盟的开发成员之一，公司成立于1994年，成立三十年来，英特佩斯始终致力于高品质车载网络测试工具的研发和生产，通过与广大客户密切的接触与合作，和对客户需求的深刻理解，结合专业的知识背景，英特佩斯的产品在各类客户中得到了广泛的应用，也获得客户的一致认可和高度赞誉。英特佩斯优秀的客户需求和技术支持团队，以其响应的快捷准确、服务的完善和可靠而蜚声业界，我们对此也深以为豪。作为AUTOSAR同盟的成员之一，英特佩斯公司在产业标准化的道路上做出了积极贡献。更多资讯，请访问: https://www.intrepidcs.com.cn
