在刚性足够的情况下，尽可能使用小规格的ER刀柄，可以让刀具得到最大的夹持力。
（本篇选自《数控刀具选用指南》第八章第五节（三）弹簧夹头刀柄）
1. 普慧HER筒夹式高速刀柄 普慧公司生产的HSK-A型筒夹式刀柄如图1所示，其结构如图2所示，规格见表1。
图1 普慧HSK-A型筒夹式刀柄
图2 普慧HSK-A型筒夹式刀柄结构

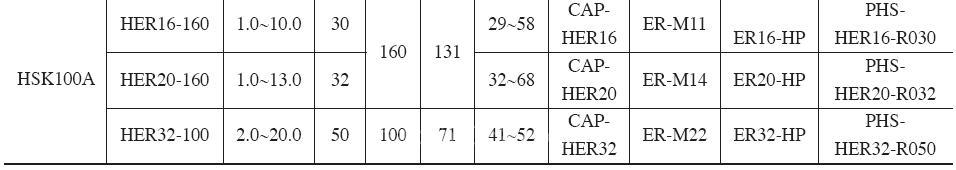

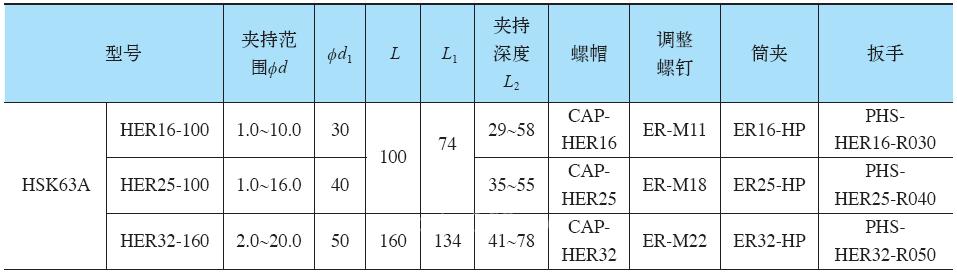

表1 普慧HER筒夹式高速刀柄规格尺寸（单位：mm）
其特点如下：
（1）具高刚度及高精度特性，既可重切削，也能高效精加工。
（2）5μm以下跳动精度，可减少刀具磨耗，改善表面粗糙度。
（3）200N·m超强夹持扭力，比一般ER刀柄大2.3倍。可优化背吃刀量及进给效率。
（4）全圆螺帽设计，并经动平衡校正，高速加工稳定。
2. 肯纳金属HSK40型弹簧夹头刀柄 肯纳金属生产的HSK40A型ER单角度弹簧夹头刀柄如图3所示，其规格如表2所示。
图3 肯纳金属的HSK40A型ER单角度弹簧夹头刀柄及其结构
a ）刀柄外观 b）刀柄结构
表2 肯纳金属的HSK40A型ER单角度弹簧夹头刀柄规格（单位：mm）
其特点如下：
1）夹持力（2∶1的机械效益）。
2）锁入式防松螺母设计用于固定弹簧夹头。
3）出色的平衡设计。
4）内冷式刀夹。

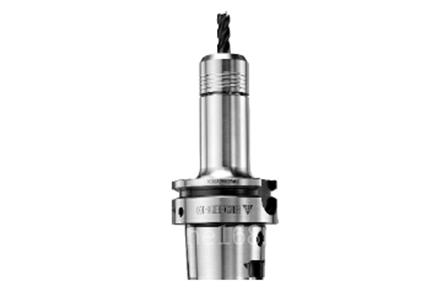

3. 山高HSK-A型弹簧夹头刀柄 山高公司生产的5672型高精度弹簧夹头刀柄属于HSK-A型，如图4所示，其规格如表3所示。
图4 山高公司的HSK-A型弹簧夹头刀柄及其结构
a ）刀柄外观 b）刀柄结构
表3 山高公司的HSK-A型弹簧夹头刀柄规格
该刀柄夹持系统最高转速如表4所示，而当夹头螺母在最高扭矩被拧紧时可传递的静态扭矩如图5所示。
表4 5672型高精度弹簧夹头刀柄夹持系统最高转速
图5 5672型高精度弹簧夹头刀柄可传递的静态扭矩
其特点如下：①5672-高性能夹头刀柄系统结合了高的跳动精度、高的传递扭矩和高速切削加工的适用性。②带有ER HP夹头时，在悬伸长度3×d（不超过最大值50mm）处测量的与刀柄尾锥面相关的跳动量最大值为3μm 。③柄部为圆柱柄DIN 1835-1 A型/DIN 6535 HA型，且刀具柄部直径要与夹头内孔相近（无夹紧范围）且公差最大为h10。
